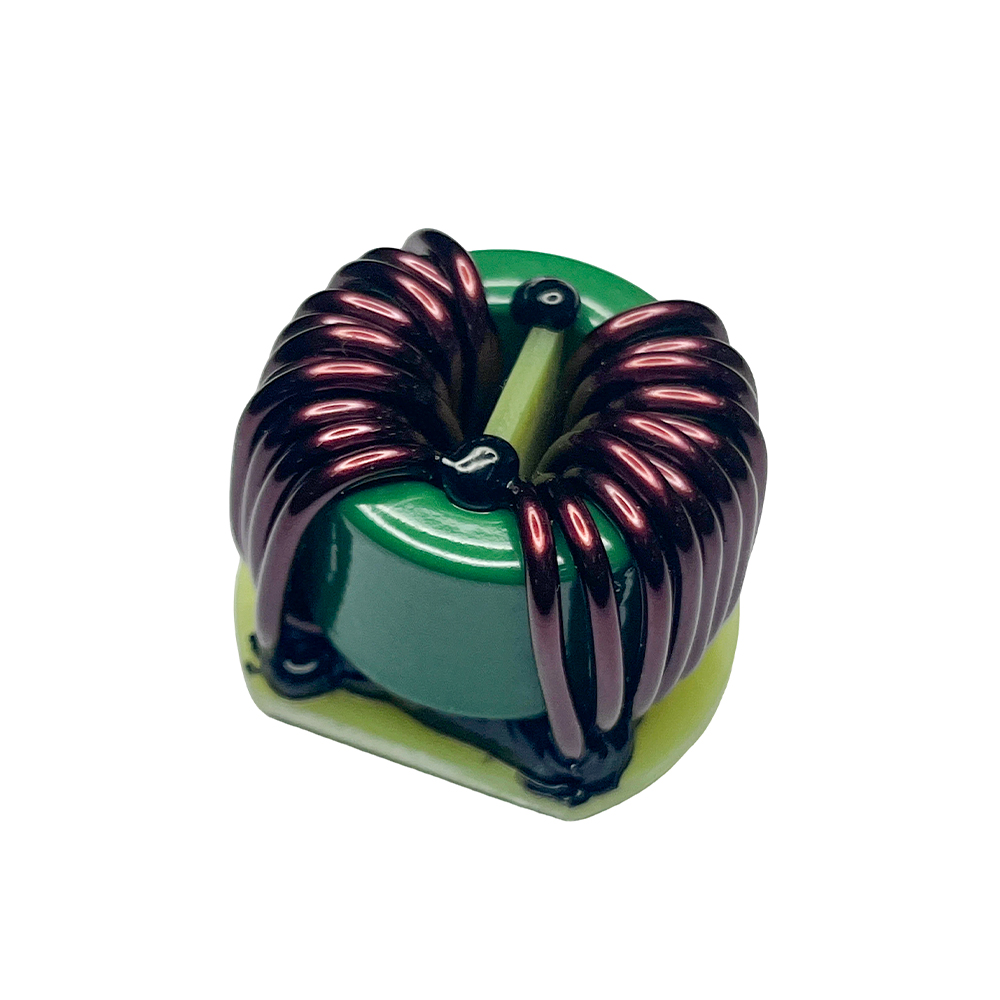

高電圧絶縁トロイダルコモンモードインダクタ

このコモンモードインダクタはトロイダル閉磁気回路構造を特徴としており、磁束漏れを最小限に抑え、優れた電磁シールドを実現します。巻線間に絶縁バリアを特に追加して相間絶縁を強化し、ターンツーターン短絡のリスクを軽減します。一方、高電圧絶縁定格により、高電圧用途での安全な絶縁が保証されます。

この製品は、高いコモンモードインピーダンスと高いコモンモード除去率を提供し、回路内の高周波コモンモード干渉を効果的に抑制します。低い差動モード挿入損失と低い DC 抵抗を維持して効率的な信号/電流伝送を確保すると同時に、正確に制御された最小限の漏れインダクタンスにより差動モード ノイズ結合がさらに低減され—、厳しい電力線と信号線に適した優れた全体的な EMI フィルタリング性能が得られます。EMC要件。

エポキシ樹脂ポッティングで固定されたインダクタは、振動や機械的衝撃に対する優れた耐性と、過酷な条件下での安定した長期動作のための良好な放熱性を実現します。最大 155℃ の連続動作が評価され、AEC-Q200 自動車信頼性規格の資格を取得しており、新エネルギー車、自動車エレクトロニクス、産業用制御システム、および高い安定性と耐久性を必要とするその他の用途に適しています。
