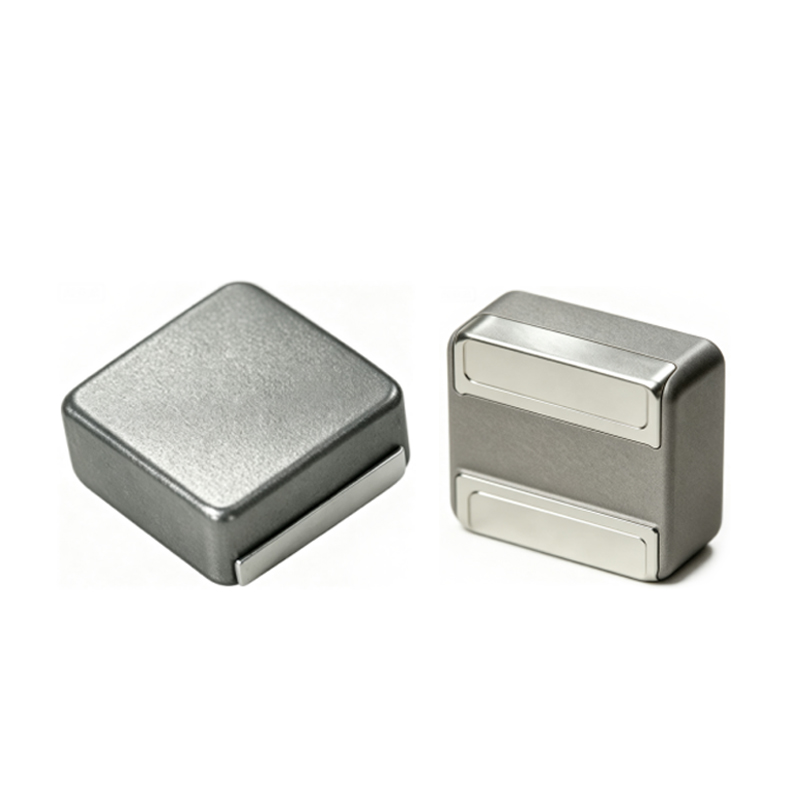

CTBC 多機能・全サイズ対応 車載用インダクタ

CTBC 多機能・全サイズ対応 車載用インダクタ

CTBCシリーズは、1mm～6mmの超小型設計を採用し、低DCR（直流抵抗）、大電流対応、超低損失を実現した高性能車載用インダクタです。
高い電力要求が求められる用途において、電源効率の最大化と優れたシステム性能向上に貢献します。

堅牢な構造設計により、高い耐EMI性能、優れた安定性、耐振動性、長期信頼性を備え、車両のライフサイクル全体にわたり安定した動作を実現します。

CTBCシリーズは、車載レーダーシステム、ドメインコントローラー、インフォテインメントシステム、LEDヘッドライトなどの重要な車載アプリケーションに最適です。
さらに、最大165℃の高耐熱仕様に対応し、車載環境における厳しい温度条件下でも優れた性能を維持します。

CTBCシリーズはAEC-Q200規格に基づく厳格な信頼性評価をクリアしており、車載用途に求められる品質と耐久性を実証しています。
低損失、大電流対応、高安定性、耐振動性、高耐熱性能を兼ね備え、次世代車載電子制御システムの安全性、長寿命化、高機能化を支える高信頼ソリューションです。

    • お問い合わせ
    前へ:前の記事はありません次へ:CTBB 高耐久 155℃対応 車載用インダクタ
    製品パラメータ
    型番 型番 L0(μH)
    インダクタンス
    (0A)    		 直流抵抗 Rdc(mΩ) 直流電流 Idc(A) 飽和電流 Isat(A)
    標準値 最大値 標準値 最大値 標準値 最大値
    CTBC201612 シリーズ CTBA201612-R10MRZTS 0.1 5 9 9 7.5 10 9
    CTBC201612 シリーズ CTBA201612-R15MRZTS 0.15 11 14 7.9 7.1 9.5 8.5
    CTBC201612 シリーズ CTBA201612-R22MRZTS 0.22 15 18 5.8 5.2 7.7 6.6
    CTBC201612 シリーズ CTBA201612-R33MRZTS 0.33 19 23 4.7 4.2 5.9 5.1
    CTBC201612 シリーズ CTBA201612-R47MRZTS 0.47 21 25 4.5 4 5.4 4.8
    CTBC201612 シリーズ CTBA201612-R68MRZTS 0.68 31 40 3.9 3.4 4.1 3.6
    CTBC201612 シリーズ CTBA201612-1R0MRZTS 1 41 48 3.1 2.7 3.8 3.3
    CTBC201612 シリーズ CTBA201612-1R5MRZTS 1.5 67 80 2.5 2.3 3.2 2.8
    CTBC201612 シリーズ CTBA201612-2R2MRZTS 2.2 105 120 2 1.7 2.8 2.5
    CTBC201612 シリーズ CTBA201612-3R3MRZTS 3.3 210 250 1.3 1.2 1.8 1.5
    CTBC201612 シリーズ CTBA201612-4R7MRZTS 4.7 315 378 1.2 1 1.4 1.2
    CTBC252012 シリーズ CTBC252012-R10MRZTS 0.1 9 11 7.7 7 12.8 11
    CTBC252012 シリーズ CTBC252012-R15MRZTS 0.15 10.6 12.8 6.5 5.8 10.2 8.7
    CTBC252012 シリーズ CTBC252012-R22MRZTS 0.22 11.2 13.5 6.3 5.7 9 8
    CTBC252012 シリーズ CTBC252012-R33MRZTS 0.33 16 20 5.4 4.8 8.9 8
    CTBC252012 シリーズ CTBC252012-R47MRZTS 0.47 21 26 4.7 4 6.5 5.6
    CTBC252012 シリーズ CTBC252012-R68MRZTS 0.68 30 37 4.1 3.5 5.3 4.8
    CTBC252012 シリーズ CTBC252012-1R0MRZTS 1 35 42 3.8 3.4 4.8 4.2
    CTBC252012 シリーズ CTBC252012-1R5MRZTS 1.5 50 60 3.1 2.7 3.9 3.3
    CTBC252012 シリーズ CTBC252012-2R2MRZTS 2.2 70 84 2.6 2.2 3.5 3
    CTBC252012 シリーズ CTBC252012-3R3MRZTS 3.3 115 140 2 1.8 2.7 2.3
    CTBC252012 シリーズ CTBC252012-4R7MRZTS 4.7 165 200 1.7 1.4 2.2 2
    CTBC252012 シリーズ CTBC252012-6R8MRZTS 6.8 330 400 1.2 1 1.8 1.6
    CTBC322512 シリーズ CTBC322512-R15MRZTS 0.15 10 12 6.8 6 11.6 10
    CTBC322512 シリーズ CTBC322512-R22MRZTS 0.22 11 13 6.5 5.8 11.6 10
    CTBC322512 シリーズ CTBC322512-R33MRZTS 0.33 13 16 5.8 5.3 9.5 8.6
    CTBC322512 シリーズ CTBC322512-R47MRZTS 0.47 18 22 5.1 4.6 8.2 7
    CTBC322512 シリーズ CTBC322512-R68MRZTS 0.68 25 30 4.4 3.9 6.5 5.6
    CTBC322512 シリーズ CTBC322512-1R0MRZTS 1 30 36 3.9 3.6 5.2 4.5
    CTBC322512 シリーズ CTBC322512-1R5MRZTS 1.5 45 54 3.4 3.1 4.3 3.7
    CTBC322512 シリーズ CTBC322512-2R2MRZTS 2.2 62 75 2.8 2.5 3.8 3.3
    CTBC322512 シリーズ CTBC322512-3R3MRZTS 3.3 105 127 2.2 2 2.9 2.5
    CTBC322512 シリーズ CTBC322512-4R7MRZTS 4.7 150 180 1.8 1.6 2.5 2.2
    CTBC322512 シリーズ CTBC322512-6R8MRZTS 6.8 250 300 1.5 1.3 2.3 2
    CTBC322512 シリーズ CTBC322512-100MRZTS 10 340 400 1.1 1 1.6 1.3
    CTBC322512 シリーズ CTBC322512-150MRZTS 15 670 804 0.8 0.7 1.2 1
